المبادئ الوظيفية الفاصل: الأنواع والتقنيات والتطبيقات

الفاصل ، المعروف أيضًا باسم الطرد المركزي للقرص ، عبارة عن جهاز طرد مركزي موجه رأسياً يستخدم لفصل السوائل وتوضيحها. يساعد في تقسيم مراحل مختلفة من المواد - القضاة والسوائل - على أساس خصائصها الفيزيائية.

يتم تطبيق عملية الفصل هذه بشكل شائع في الصناعات مثل معالجة الأغذية والتصنيع الكيميائي والمستحضرات الصيدلانية ومعالجة مياه الصرف الصحي.

في هذه المدونة ، سنقوم بالغطس في كيفية عمل الفواصل ، واستكشاف تقنيات الفصل المختلفة وهياكلها ومجموعة واسعة من التطبيقات التي تدعمها.

نظرة عامة موجزة على عملية الفصل

تدور عملية الفصل حول تقسيم الخليط إلى مكوناته الفردية بناءً على الاختلافات في الخواص الفيزيائية مثل الكثافة أو حجم الجسيمات أو المرحلة. تنفذ الفاصل هذه العملية بكفاءة ، باستخدام تقنيات ميكانيكية أو حرارية أو كيميائية لفصل المواد. الهدف من ذلك هو عزل المرحلة أو المنتج المطلوب أثناء إزالة النفايات أو معالجتها.

تنقسم طرق الفصل عمومًا إلى فئتين: الفصل الميكانيكي (مثل الترشيح ، الطرد المركزي ، أو الاستقرار) والفصل المادي (بما في ذلك التقطير وترشيح الغشاء). في هذه المدونة ، سنركز على الفصل الميكانيكي ، حيث يتم تطبيق القوة أو الضغط على مواد منفصلة ذات خصائص فيزيائية مختلفة.

كيف يعمل الفاصل؟

يعمل الفاصل عن طريق تطبيق القوة على خليط للحث على الفصل. يمكن أن تكون القوة الطرد المركزي (في الطرد المركزي) ، أو الجاذبية (في الدبابات التسوية) ، أو المرشح (في أنظمة ترشيح الغشاء).

المبدأ الشائع المستخدم في الفواصل هو الطرد المركزي ، حيث يتم تطبيق قوة الطرد المركزي لتسريع فصل المراحل المختلفة في الخليط. تتحرك المرحلة الأثقل ، مثل المواد الصلبة ، إلى الخارج ، في حين أن المراحل الأخف ، مثل الزيوت أو الماء ، تميل إلى التحرك إلى الداخل.

في الطرد المركزي لمكدس Decanter و Disc ، يخلق الدوران السريع قوة الطرد المركزي ، مما يدفع جزيئات كثيفة نحو جدران الوعاء. يتم جمع المادة الكثيفة هناك ، بينما يتم تفريغ السائل الأقل كثافة.

تقنيات وأنفات الانفصال المختلفة

تأتي الفواصل في مجموعة متنوعة من التصميمات ، وكل منها مصممة خصيصًا لمواد مختلفة ، ومعدلات تدفق ، واحتياجات الفصل. تشمل تقنيات الفصل الأولية الطرد المركزي المصنوع من Decanter ، والطرد المركزي للقرص ، ومرشحات الأغشية. دعنا نستكشف كل واحد بمزيد من التفصيل.

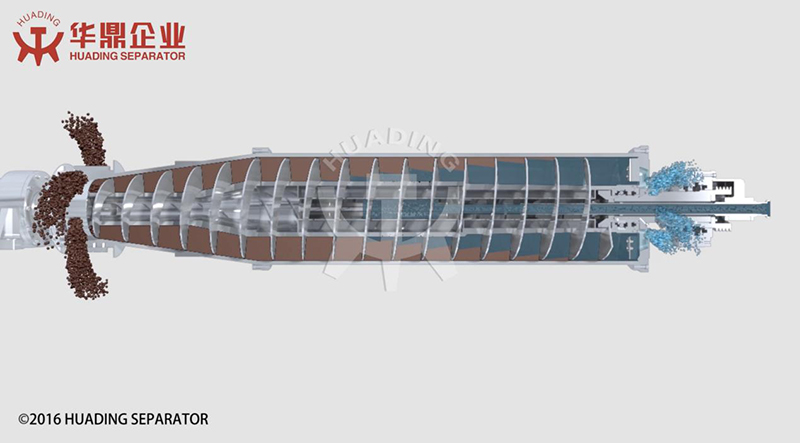

جهاز الطرد المركزي

يعمل جهاز الطرد المركزي لعصير عن طريق تغذية الخليط في وعاء أسطواني دوار من خلال أنبوب infeed الثابت.

يتسارع الخليط إلى السرعة المحيطية للوعاء ، حيث تتسبب قوة الطرد المركزي في فصل المراحل.

يتم دفع الجزيئات الصلبة كثيف إلى الخارج باتجاه جدران الوعاء ، بينما تتدفق الطور السائل الأخف إلى الوسط.

ثم يتم جمع المواد الصلبة وتفريغها من خلال ناقل المسمار ، بينما تتم إزالة الطور السائل من خلال منفذ.

هذه العملية المستمرة تضمن الفصل الفعال للمواد الصلبة من السوائل.

الميزات الرئيسية:
• مثالي لفصل المواد الصلبة الكبيرة عن السوائل.
• يستخدم عادة في معالجة مياه الصرف الصحي ، والنفط والغاز ، ومعالجة الأغذية.
• كفاءة للعمليات المستمرة ، والتعامل مع أحجام عالية بسهولة.

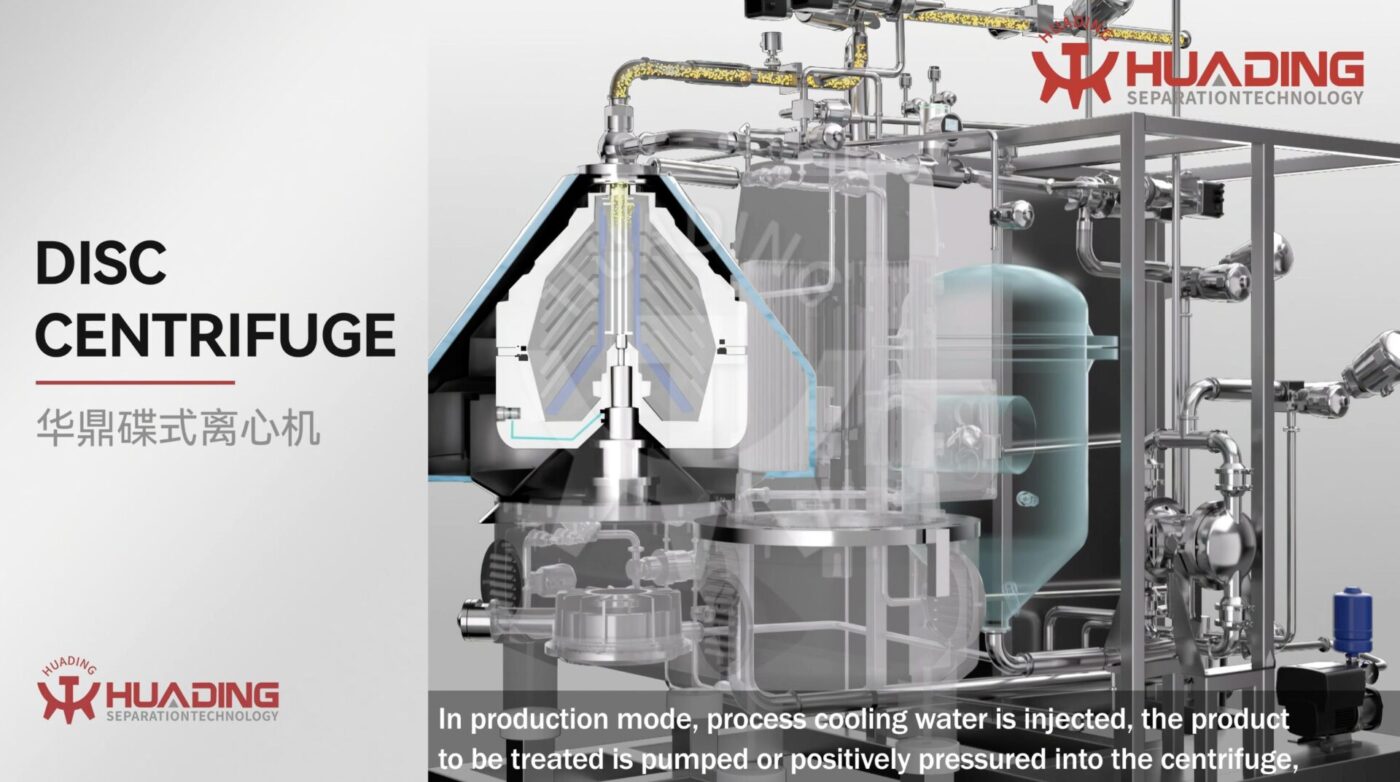

مكدس القرص الطرد المركزي

تم تصميم الطرد المركزي المكدس للقرص لفصل الجسيمات الدقيق أو لفصل الخلطات السائلة السائلة مع كثافات مختلفة.

يتم إدخال الخليط في وسط مكدس القرص الدوار ، حيث يتسارع إلى سرعة وعاء الفاصل.

عندما يتحرك الخليط من خلال الأقراص المكدسة ، تدفع قوة الطرد المركزي الجزيئات الصلبة نحو الحافة الخارجية ، حيث تتراكم في مساحة المواد الصلبة.

وفي الوقت نفسه ، تمر المراحل السائلة عبر الأقراص ، تتدفق إلى أعلى إلى الجزء العلوي من الوعاء. من هناك ، يتم تفريغهم من خلال المكره أو السد ، اعتمادًا على التصميم.

الميزات الرئيسية:
• مرضية لفصل الجزيئات الدقيقة أو السوائل غير القابلة للامتصاص.
• شائع في الصناعات الألبان والصيدلانية والكيميائية والمعالجة الحيوية.
• يوفر انطلاقًا أعلى من الإنتاجية والثقة بسبب زيادة مساحة السطح داخل كومة القرص.

مرشحات الغشاء

يستخدم ترشيح الغشاء غشاءًا شبه قابل للنفاذ لفصل المكونات على أساس الحجم أو الخصائص الكيميائية. يتم إجبار الخليط السائل عبر الغشاء ، والذي يسمح فقط لبعض الجزيئات أو الجزيئات بالمرور أثناء حظر الآخرين.

اعتمادًا على متطلبات الترشيح ، يتم استخدام أنواع مختلفة من الأغشية - مثل الترشيح الدقيق ، والترشيح الفائق ، والترشيح النانوي ، والتناضح العكسي. يمر السائل المصفى عبر الغشاء ، بينما تتم إزالة الجزيئات أو الملوثات المحتجزة ، مما يضمن فصلًا فعالًا للغاية.

الميزات الرئيسية:
• فعالة للغاية للترشيح الدقيق ، وخاصة للسوائل.
• يستخدم على نطاق واسع في معالجة المياه والتكنولوجيا الحيوية والتطبيقات الصيدلانية.
• مثالي لفصل الجزيئات الصغيرة أو الأيونات أو الكائنات الحية الدقيقة مثل البكتيريا.
• كل نوع من أنواع الفاصل هذه له تصميم وعملية فريدة مناسبة لاحتياجات الفصل المختلفة ، مما يجعلها قابلة للتكيف مع مجموعة واسعة من الصناعات والتطبيقات.

تصاميم واجبات الفصل المختلفة

تم تصميم الفواصل لتلبية المتطلبات المحددة لمهام الفصل المختلفة. فيما يلي التصميمات الرئيسية شائعة الاستخدام:

كيلور

تم تصميم المرشحين لإزالة المواد الصلبة المعلقة من السوائل. من خلال استخدام الجاذبية أو قوة الطرد المركزي ، فإنها تسمح للجزيئات الثقيلة بالاستقرار في أسفل الخزان ، تاركة السائل الموضح في الأعلى. يستخدم هذا التصميم بشكل شائع في محطات معالجة المياه لإزالة الرواسب والحطام وغيرها من الملوثات من الماء أو مياه الصرف الصحي.

تنقية

تم تصميم أجهزة التنقية لفصل الشوائب غير المرغوب فيها ، مثل البكتيريا أو الزيت أو الجسيمات ، عن السائل. عادة ما يستخدمون طرق الطرد المركزي أو طرق الترشيح لضمان بقاء السائل النقي فقط بعد الفصل. تستخدم أجهزة التنقية على نطاق واسع في الصناعات مثل الأغذية والمشروبات والمستحضرات الصيدلانية.

المكثف

تُستخدم المكثفات لإزالة السائل الزائد من الخليط ، تاركًا تركيزًا أعلى من المواد الصلبة. هذه العملية مثالية لمزيد من معالجة أو إعادة استخدام المرحلة الصلبة المتبقية.

غالبًا ما يتم استخدام المكثفات في صناعات مثل التعدين ، ومعالجة الأغذية (مثل تركيز عصائر الفاكهة) ، والمعالجة الكيميائية ، حيث يكون تركيز المكونات القيمة ضروريًا للكفاءة وجودة المنتج.
